北京美泰超声波探伤仪MUT620C
MUT620C是一款便携式、全数字超声波探伤仪，能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
二、应用说明
超声无损检测技术是根据材料缺陷所显示的声学性质对超声波传播的影响来探测其缺陷的方法。利用该技术可以测量各种金属、非金属、复合材料等介质内的裂缝、气孔、夹杂等缺陷信息。由于超声波检测具有穿透力强，检测灵敏度高等优点，因而在航空航天、冶金造船、石油化工、铁路等领域起着广泛的作用。一般采用超声无损检测技术的超声探伤仪有模拟式和数字式之分，随着计算机技术、微电子技术及数字信号处理技术的发展，传统的模拟式超声探伤仪正逐渐被功能先进的数字式超声探伤仪所取代。
MUT620C数字式超声波探伤仪广泛被应用到锅炉、压力容器、航空、航天、电力、石油、化工、管道、军工、船舶、汽车、冶金、钢构、铁路、高校等各行业的制造、生产、质控环节上，受到了一致的好评，实现了良好的经济效益和社会效益。
三、工作原理及仪器构成
目前便携式的脉冲反射式超声波探伤仪大部分是A扫描方式的，所谓A扫描显示方式即显示器的横坐标是超声波在被检测材料中的传播时间或者传播距离，纵坐标是超声波反射波的幅值。譬如，在一个钢工件中存在一个缺陷，由于这个缺陷的存在，造成了缺陷和钢材料之间形成了一个不同介质之间的交界面，交界面之间的声阻抗不同，当发射的超声波遇到这个界面之后，就会发生反射(见图1 )，反射回来的能量又被探头接受到，在显示屏幕中横坐标的一定的位置就会显示出来一个反射波的波形，横坐标的这个位置就是缺陷在被检测材料中的深度。这个反射波的高度和形状因不同的缺陷而不同，反映了缺陷的性质。

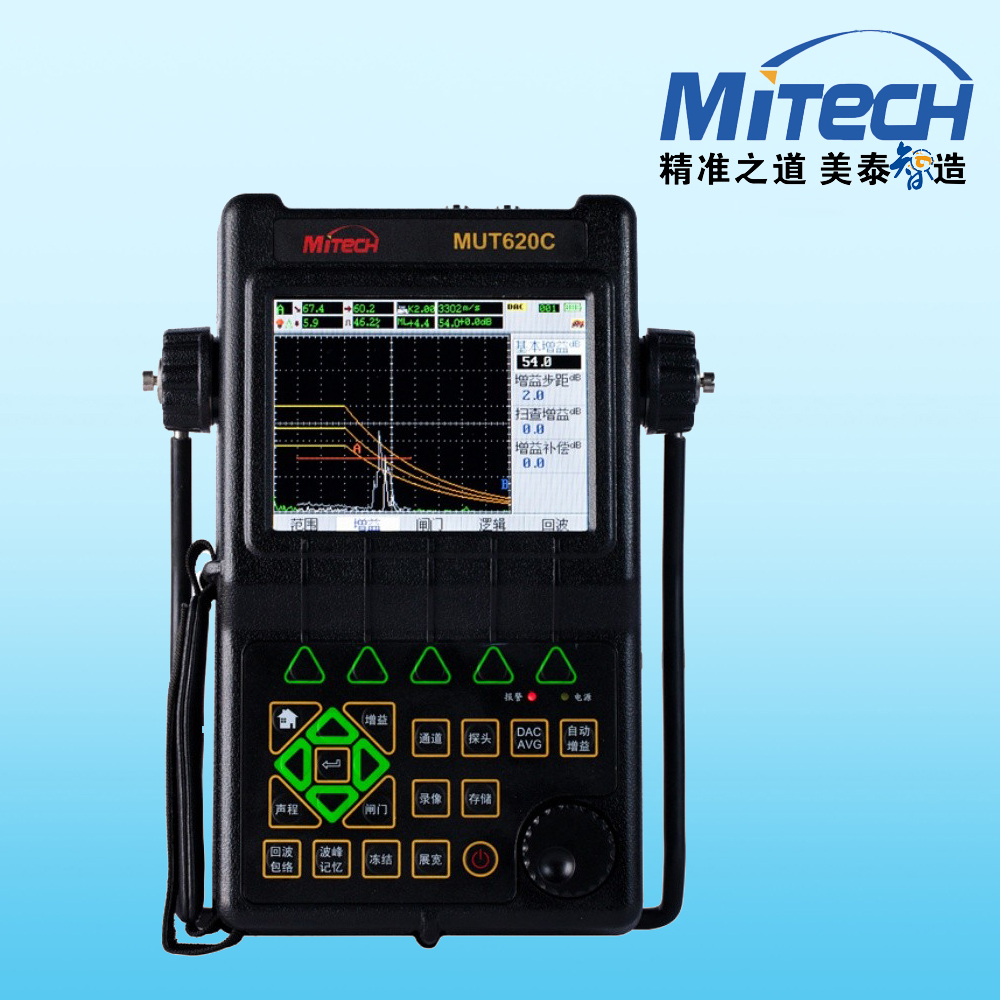

1手带 2旋转支架 3 LOGO标签 4液晶屏 5功能组选择键 6报警指示灯 7电源指示灯 8键盘 9数码旋轮 10铭牌 11电池仓盖 12电源插座 13 USB通讯插座 14 探头插座（发射）15探头插座（接收）
四、技术参数
◆ 检测范围：(0~9999)mm(钢中、纵波)，可连续调节
◆ 工作频率：(0.2~20)MHz
◆ 声速范围：(300~15000)m/s
◆ 动态范围：≥36dB
◆ 垂直线性误差：≤2.5%
◆ 水平线性误差：≤0.1%
◆ 分 辨 力：>40dB(5P14)
◆ 灵敏度余量：>65dB(深200mmФ2平底孔)
◆ 数字抑制：(0~80)%，不影响线性与增益
◆ 电噪声电平：≤8%
◆ 探头类型：直探头、斜探头、双晶探头、穿透探头
◆ 闸 门：进波门、失波门；单闸门、双闸门读数；峰值触发、边沿触发。
◆ 报 警：蜂鸣报警，LED灯报警
◆ 电 源：直流（DC）9V；锂电池，可连续工作8小时以上
◆ 外型尺寸：280mm×220mm×70mm
◆ 环境温度：(-10~50)℃
◆ 相对湿度：(20~95)%RH
◆支持U盘模式和数据连结模式
◆录像总时长最大为2小时
注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。
