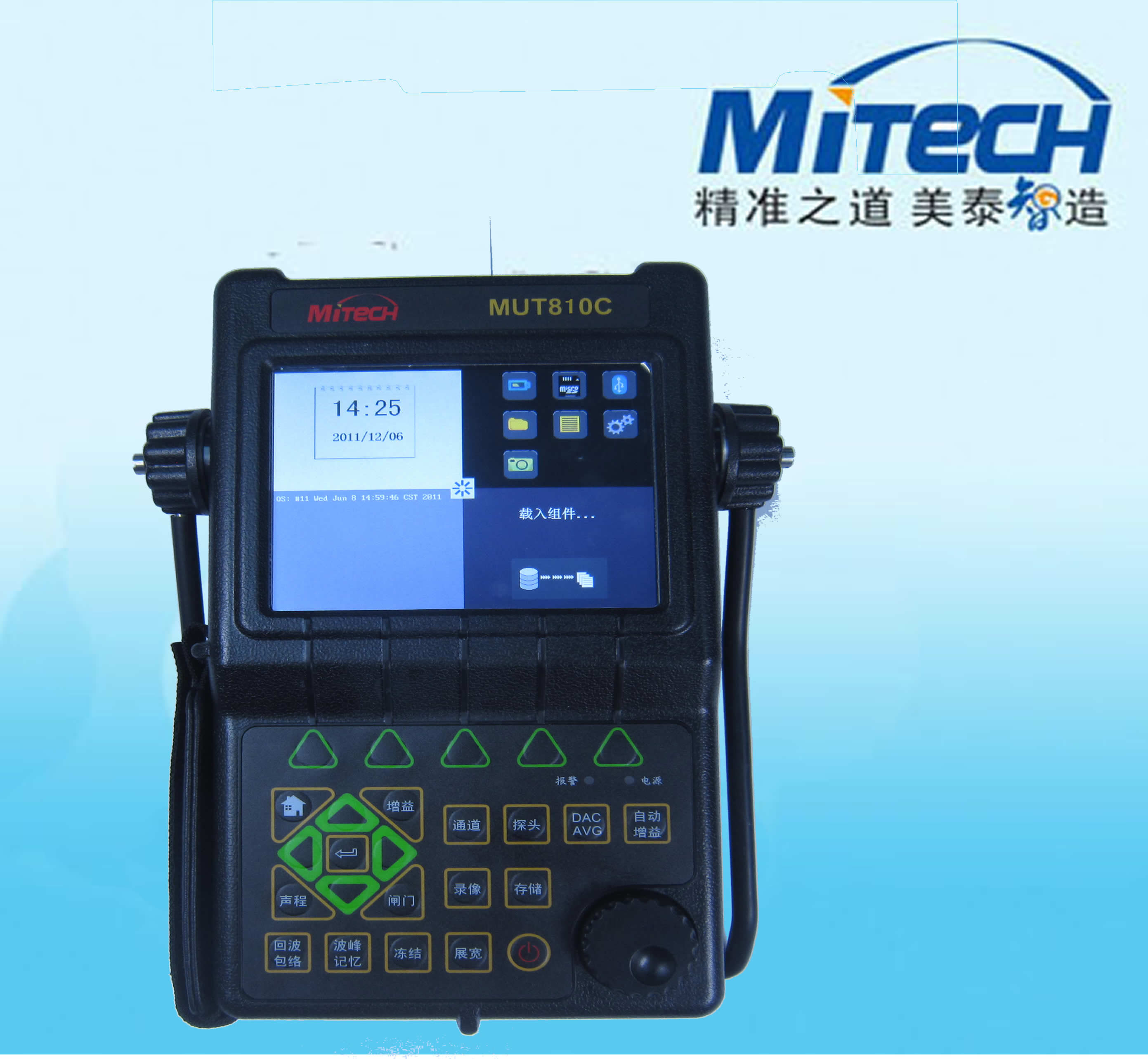

北京美泰超声波探伤仪MUT810C

参考价格：48800

询价：加入询价车

一、产品概述

   MUT810C超声波探伤仪是一款真彩显示全数字式超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。

二、应用说明
  广泛用于实验室，也用于工程现场检测。本仪器广泛应用在各地特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

三、工作原理及仪器构成
  MUT810C超声波探伤仪是利用超声波在物质中的传播，反射和衰减等物理特性来发展缺陷的一种探伤方法，具有灵敏度高，探测速度快，成本低，操作方便，探测厚度大，对人体和环境无害，特别对裂纹，未溶合等危险性缺陷探伤灵敏度高优点，能够快速便携，无损伤，精确地进行工件内部多种缺陷的检测，定位，评估诊断。界面介绍如下

1：手带—用于可以单手把持
2：液晶屏—全数字真彩色液晶显示器(TFT)，可根据环境选择背景色和波形颜色，液晶亮度可自由设定
3: LOGO标牌—美泰科仪
4：挂钩—独特的悬挂设计，便于高空探伤作业
5：功能组选择键—按键位置合理，可单手覆盖
6：报警指示灯—现场探伤报警功能，
7：电源指示灯
8：键盘—键盘设计有快捷按键和数码飞梭旋轮两种操作方式，探伤人员对探伤仪发出的所有控制指令，   均通过键盘操作或旋轮操作完成。键盘操作或旋轮操作过程中，探伤仪根据不同的状态自动识别各键   的不同含义，执行操作人员的指令
9：数码旋轮—双导航功能，确定，调节，选择为一体，淘汰市面上单一繁琐操作按键

10：美泰科仪铭牌
11：支撑柱安装孔—用于支撑仪器
12：电池仓

13：电源插孔
14：电池开关
15：USB通讯插座—可连接电脑，打印机
16：探头插座（发射）
17：探头插座（接收）

MUT810C超声波探伤仪PC机数据处理软件DataPro
该软件是数字超声波探伤仪的通讯软件，软件运行在MS Windows系统下，可以通过USB通讯接口与仪器连接，读取仪器内存储的波形和参数，并给出直观的显示图形；可以将波形和数据存入数据库，并可随时调出或删除数据库中的保存的测量数据；可以将数据输出与计算机相连的打印机。软件的主界面如右图所示：

四、技术参数
◆  MUT810C超声波探伤仪技术参数优势
检测范围：0~9999mm
工作频率：0.2~20MHz
声速范围：300~15000m/s
动态范围：≥36dB
垂直线性误差：≤2.5%
水平线性误差：≤0.1%
分 辨 力：>40dB(5P14)
灵敏度余量：>65dB(深200mmФ2平底孔)
数字抑制：0~80%，不影响线性与增益
电噪声电平：≤8%
探头类型：直探头、斜探头、双晶探头、穿透探头

闸    门：进波门、失波门；单闸门、双闸门读数；峰值触发、边沿触发。
报    警：蜂鸣报警，LED灯报警
电    源：直流（DC）9V；锂电池，可连续工作8小时以上
外型尺寸：280mm×220mm×70mm
环境温度：-10~50℃
相对湿度：20~95%RH
注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。

◆  检测范围
零界面入射~9999mm(钢中、纵波)，可连续调节

◆  发射脉冲
脉冲幅度：200V、300V、400V、500V、600V分级选择，适应探头范围广
脉冲宽度：在(0.1~0.5)μs范围内连续调节，以匹配不同频率的探头
探头阻尼：68Ω、100Ω、150Ω、500Ω可调，满足灵敏度及分辨率的不同工作要求
工作方式：直探头、斜探头、双晶探头、穿透探伤
放大接收
硬件实时采样：高分辨率10位AD转换器，采样速率320MHz，波形高度保真
检波方式：正半波、负半波、全波、射频检波
滤波频带：根据探头频率全自动匹配，无需手动设置。
闸门读数：单闸门、双闸门读数方式可选择；触发方式可选择峰值触发或边沿触发。
增益：总增益量110dB，可选择0dB、0.1dB、1dB、2dB、6dB步进值，独特的全自动增益调节及扫查增益功能，使探伤既快捷又准确。

◆  闸门报警
闸门起始、闸门宽度、闸门高度任意可调；B闸门可选择设置进波报警或失波报警；闸门内蜂鸣声和LED灯(吵噪环境中LED灯报警非常有效)报警及关闭。
◆  数据存储
1000个探伤参数通道，可预先调校好各类探头和仪器的组合参数并存入探伤参数通道，以方便随时调用；可自由设置各行业探伤标准；可存储1000幅探伤回波信号及参数，实现存储、读出及通过USB接口传输。

◆  MUT810C超声波探伤仪功能特点优势
探伤标准：内置各行业常用探伤标准，直接调用，方便、快捷
焊缝图示：可设置焊缝形态参数，探伤中直观显示焊缝图和缺陷在焊缝中的位置
自动校准：探头零点和探头角度（K值）自动校准功能；声速自动测量功能
波峰记忆：实时检索缺陷最高波，记录缺陷最大值
Φ值计算：直探头锻件探伤找准缺陷最高波后自动计算、显示缺陷当量尺寸
缺陷定位：实时显示缺陷水平、深度（垂直）、声程位置
缺陷定量：缺陷当量dB值实时显示
缺陷定性：通过回波包络波形，方便人工经验判断
曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置（可选功能）
DAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线。
AWS D1.1: 美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”。可避免手工计算，提高检测效率。（可选功能）
裂纹测高：利用端点衍射波自动测量、计算裂纹高度。（可选功能）
门内展宽：放大回波细节，便于回波分析
连续记录：实时记录波形，存储、回放
波形冻结：冻结屏幕上显示的波形，便于缺陷分析
回波编码：以不同颜色显示1~6次回波显示区，便于判断缺陷位置
B 型扫描：实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观。
◆  实时时钟
实时探伤日期、时间的跟踪记录，并记录存储。

◆  通讯接口
USB2.0高速通讯传输接口

◆  电池模块
高容量专用锂电池模块，在线充电，方便探伤人员使用。

◆  美泰超声波探伤仪系列与其他公司探伤仪优势

显示方面：全中文显示，屏幕分辨率高，显示清晰，亮度可调，现场探伤更直观
操作方面：飞梭旋钮，功能按键和十字菜单操作相结合，调节设置参数更方便，减少操作误差，替代其他公司探伤仪单一繁琐操作按键，
功耗方面：低功耗设计，电池可工作8到15个小时，可满足一天的工作量，其他公司探伤仪电池工作时间一般在4-6小时。充电方面，美泰电池便于拆置，可独立充电，也可以边充电边使用，
性能方面：对与Φ值的计算，不做AVG曲线，用底波增益法则Φ值，实现数模两用，便于操作。曲面修正方面，方便曲面探伤，不显示缺陷周向位置。内置行业标准，使初学者更方便。网格线可去除，避免与伤波重叠，方便观察图形。回波编码可以更好的区分一次波，二次波，方便探伤。焊缝图示显示，使探伤更直观。B扫描强大的功能避免漏检。存储大，可实现海量存储，便于储存更多的数据。灵敏度方面在同行业中最高

五、仪器特点

◆  全中文操作键膜，防水防油防尘设计，简捷易懂。
◆  全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术领先（快捷按键和数码飞梭旋轮两种操作结合是其他厂家没有的，非常适合工程师现场便捷操作，淘汰市面上单一繁琐操作按键）
◆  兼容多种探头：直探头系列、斜探头系列、双晶探头系列、穿透探伤系列，4种系列不同规格的探头，快捷又准确
◆  全数字真彩色液晶显示器(TFT)，可根据环境选择背景色和波形颜色，液晶亮度可自由设定。
◆  高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪器连续工作时间延长到八小时以上（可以边充电边使用，满足超负荷检测工作）；
◆  仪器轻小便携，单手即可以把持，独特的悬挂设计，便于高空探伤作业，经久耐用，引导行业潮流。

六、配置情况

七、MUT-c系列型号参数对比表

八、测量范围

◆测量范围：0-9999MM
◆粗调时的材料声速：1000m/s～15000m/s
2260m/s  0.089 in /μs  铜中横波声速
2730m/s  0.107 in /μs  有机玻璃中纵波声速
3080m/s  0.121 in /μs  铝中横波声速
3230m/s  0.127 in /μs  钢中横波声速
4700m/s  0.185 in /μs  铜中纵波声速
5920m/s  0.233 in /μs  钢中纵波声速
6300m/s  0.248 in /μs  铝中纵波声速

九、适用行业

制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

十、操作使用方法与注意事项

◆  工件表面温度不能过热，应该小于120℃。
◆  工件表面粗糙度不能过大，否则会影响探伤效果。工件的被测表面须露出金属光泽，并且平整、光滑。
◆  工件表面需要涂敷适量的耦合剂，以利于探伤。
◆  探头准备：仪器启动前，根据工件形状、缺陷的性质选择合适的探头，并将探头联接到仪器顶端的探头插座上。
◆  选择仪器的系统状态。探伤仪的发射、接收系统所处的组合状态的不同适用于不同的检测任务。对于特定的要求，选取某种状态组合，将起到优化回波波形、改善信噪比、获得较好的分辨力或最佳的探伤灵敏度的作用。
◆  探伤前，仪器、探头参数必须经过校准。
